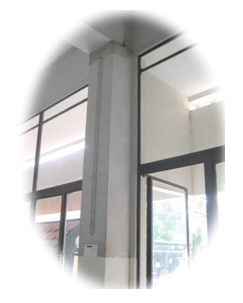

�การเดินสายไฟฟ้าแสงสว่างที่พบเห็นโดยทั่วไปตามที่พักอาศัย

�

สายไฟฟ้ามีชื่อเรียกว่าอะไรนะ

สายไฟฟ้าที่ใช้ในระบบไฟฟ้าแสงสว่างตามบ้านพักอาศัยนั้น มีเรียกกันหลายชื่อต่างกรรมต่างวาระกันไป เช่น สาย PVC บ้าง สายขาวบ้าง สุดแล้วแต่จะเรียกกันไป แล้วที่มันชื่อเป็นทางการล่ะ? มีชื่อว่า สายไฟฟ้าชนิดวีเอเอฟ ( VAF ) หรือบางทีเราก็เรียกสั้นๆว่า สายวีเอเอฟ

�

�ส่วนประกอบของสายไฟฟ้ามีกี่ส่วนนะ

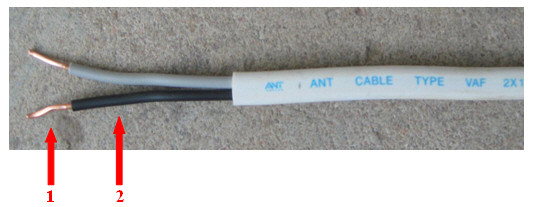

โดยทั่วไปสายไฟฟ้าที่ใช้ตามบ้านพักอาศัยแบบชาวเราๆนั้นมีส่วนประกอบ 2 ส่วน ได้แก่���������
������������������ �1.� ตัวนำ ( Conductor ) ��ได้แก่� ทองแดง

������������������ �2. ฉนวน ( Insulation )�� ได้แก่�� Polyvinyl Chloride จำยากจัง เรียกง่ายๆว่า PVC ที่เราต้องใช้พลาสติกพีวีซี เป็นฉนวนก็เพราะว่ามันมีความอ่อนตัวสามารถดัดโค้งงอได้ ทนต่อความร้อนได้� เหนียว และไม่เปื่อยง่าย

�

จากภาพในส่วนที่เป็นสีขาวนั้น เราจะเรียกว่า เปลือก ( Sheath ) แน่นอนว่าในส่วนนี้ก็จะทำมาจากพลาสติกพีวีซีเหมือนกัน

�

�รายละเอียดข้อมูลและตัวเลขบนสายไฟฟ้า

ข้อมูลต่างๆที่ปรากฏอยู่บนสายไฟฟ้านั้น ทางบริษัทผู้ผลิตไม่ได้พิมพ์มาเพื่อความสวยงามหรือศิลปะบนเรือนร่างของสายไฟฟ้านะครับ แต่จะเป็นข้อมูลทางด้านเทคนิคที่ให้ชาวเราๆได้ทราบถึงข้อมูลของสายไฟฟ้าที่เราจะต้องรู้เพื่อการนำไปใช้งานได้ถูกต้อง ไม่เกิดอันตรายหรือเกิดความเสียหายต่อทรัพย์สิน( เข้าข่ายสุภาษิตที่ว่า รู้เขา รู้เรา รบสิบครั้ง ชนะเก้าครั้งครับ ??? ) หรือบางทีช่างเดินสายไฟฟ้าจะโกหกชาวเราๆไม่ได้เพราะเราก็สามารถรู้ข้อมูลของสายไฟฟ้าพอๆกับเค้าเหมือนกันนะ!!!!

�

2x2.5 SQ.MM���������� หมายถึง����� ���สายไฟฟ้าเส้นนี้ มี 2 ตัวนำ และมีขนาดพื้นที่หน้าตัด ��������������������������

������������������������� �������������������������������2.5 ตารางมิลลิเมตร ��( ความสำคัญของขนาด�����������������

�������������������������� ������������������������������สายไฟฟ้า จะกล่าวในตอนต่อๆไป )

VAF�������������������������� หมายถึง������� ชนิดของสายไฟคิอ วีเอเอฟ� ซึ่งการใช้งานของสาย���

������������������������������������������������� �������ชนิดนี่ใช้ได้ทั้งสถานที่แห้งและเปียก โดยเดินใน��

�������������������������������������������������������� ลักษณะเกาะผนัง หรือเดินซ่อนในผนัง ( สายไฟฟ้า

�������������������������� ������������������������������ที่พวกเราเห็นอยู่ในชีวิตประจำวันนั้น มีด้วยกัน��������

�������������������������������������������������������� หลายชนิด ตอนต่อๆไป จะนำมาบอกการใช้งาน

��������������������������� ������������������������������ของแต่ละชนิดกัน )

300V����������������������� ���หมายถึง������� สายไฟฟ้าเส้นนี้ใช้งานกับแรงดันไม่เกิน 300 ��

�������������������������������������������������������� โวลท์ ถ้าเป็นตามบ้านพักอาศัยแบบเราๆ ก็ไม่มี

��������������������������������������������������������� ปัญหา เพราะตามบ้านพักอาศัยนั้น ไฟฟ้าจะมีค่า

��������������������������������������������������������� แรงดัน 220 โวลท์ สายไฟฟ้านี้ใช้ได้เลย (แต่ถ้าจะ

��������������������������������������������������������� เอาไปใช้ตามโรงงานอุตสาหกรรม ต้องระวังการ

���������������������������������������� ����������������ใช้งานดีๆ เพราะ โรงงานอุตสาหกรรมในบ้านเรา �����������

��������������������������������������������������������� จะใช้ไฟฟ้ามีค่าแรงดัน 380 โวลท์ !!!)

��70°C������������������������ หมายถึง������� สายไฟฟ้านี้ทนอุณหภูมิได้ 70°C�

� PVC/ PVC�� �������������หมายถึง������ ฉนวนที่ใช้กับสายไฟฟ้านี้เป็นชนิด PVC ทั้ง 2 ชั้น

��������������������������������������������������������� คือ ตัวฉนวน และ เปลือกนอกไงล่ะ ( จริงๆแล้ว���

��������������������������������������������������������� ฉนวนมีหลายชนิดนะ....จะขอกล่าวในตอน

��������������������������������������������������������� ต่อๆไปก็แล้วกัน )

TIS 11-2531��� �����������หมายถึง�������� สายไฟฟ้าเส้นนี้ได้รับ มอก. ( มาตรฐาน

���������������������������������������������������������� อุตสาหกรรม ) แล้ว จึงมั่นใจได้เลยว่า สายไฟฟ้า

���������������������������������������������������������� เส้นนี้ มีมาตรฐาน

�มาถึงตรงนี้แล้ว หวังเป็นอย่างยิ่งว่า ชาวเราๆ คงจะมีความรู้เกียวกับสายไฟฟ้าบ้าง เผื่อเอาไว้เป็นความรู้ประดับบารมี (มากน้อยก็ว่ากันไป ) หรือเอาไว้ทะเลาะกับช่างเดินสายไฟฟ้า ( ล้อเล่น ) จริงๆแล้วยังมีประเด็นที่เกี่ยวข้องกับเรื่องสายไฟฟ้าอีกมาก ซึ่งจะค่อยนำมาฝากชาวเราๆต่อไป พบกันใหม่ ตอนที่2 : การเลือกขนาดสายไฟฟ้าให้เหมาะสมกับการใช้งาน �คาดว่าจะออกมาในแนวบ้านๆเหมือนเดิม จะพยายามหลีกเลี่ยงศัพท์ที่มันเป็นวิชาการสักเล็กน้อย ทั้งนี้ก็จะเน้น สบายๆแต่อิงแอบด้วยสาระเช่นเคย.....พี่น้องชาวไทย...

�

�

ข้อมูลอ้างอิง

ประสิทธิ์� พิทยพัฒน์�� :� การออกแบบระบบไฟฟ้า

ไวพจน์���� ศรีธัญ�������� :� การติดตั้งไฟฟ้าในอาคารและในโรงงาน

�

�

�

�
